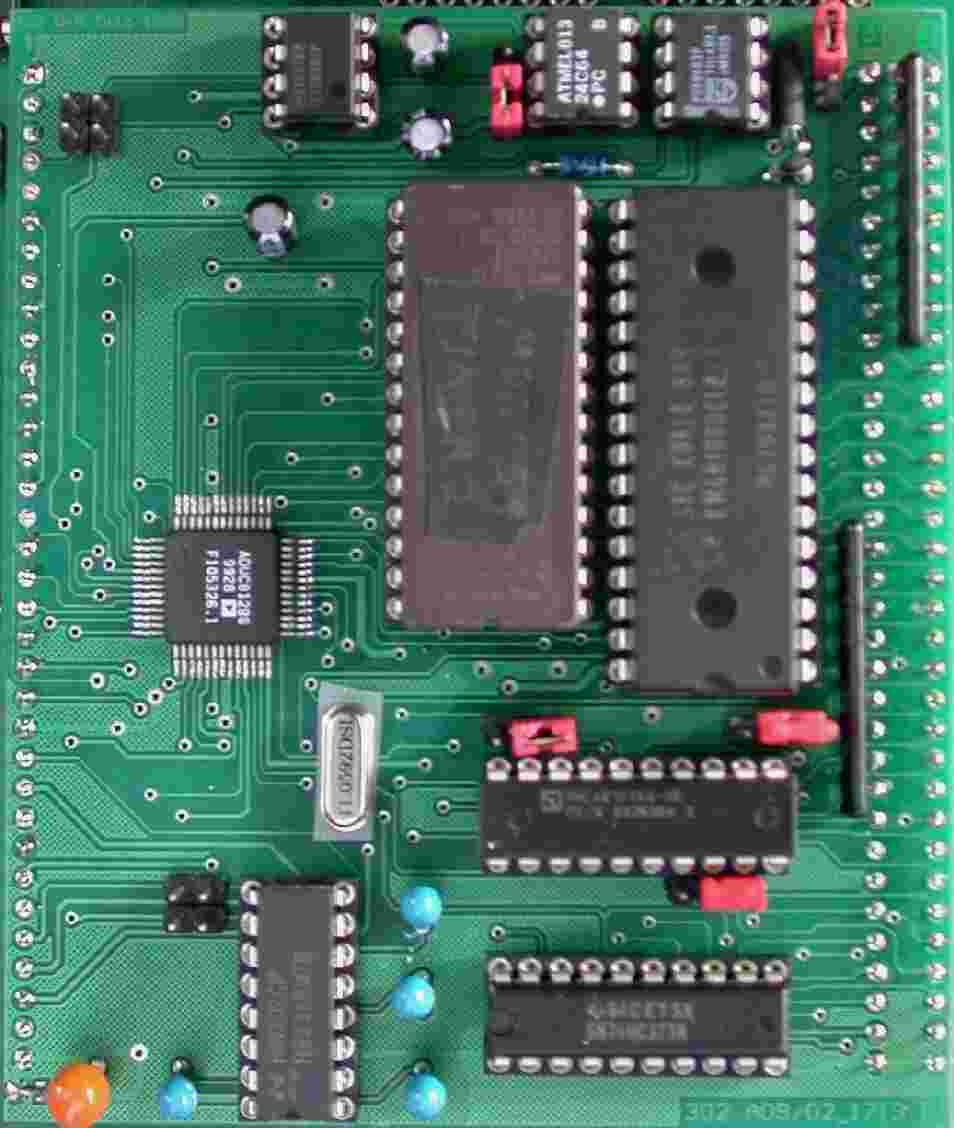

AduC- Sys 1713 CPU- Modul mit ADuC-812 Mikrocontroller

Unter Verwendung des Mikrocontroller ADuC812 der Firma Analog Devices wurde ein universelles CPU- Modul für Mess- Regelungs- und Steueraufgaben entwickelt.

Abmessungen: 81 x 96 x 25 (LxBxH)

Die Fähigkeiten des Chips alleine entsprechen einem komplexen Messsystem:

• 8 K interner Flash- Programmspeicher, 640 Byte Flash- Datenspeicher
• 4 MB Adressraum für externes RAM oder externe Peripherie
• 8 Kanal Analog- Digitalwandler, 5 uS Wandelzeit je Kanal, 12 Bit Auflösung
• 2 Kanal Digital Analogwandler mit 12 Bit Auflösung
• Interne Referenzspannungsquelle, alle Analogstrecken kalibrierbar
• I2C und SPI- Schnittstelle
• Interner Temperatursensor, Spannungsüberwachung, und Watchdog

Hinzu kommen folgende Erweiterungen auf dem Modul:

• Serielles EEPROM zur externen Ablage von Konstanten, Arbeitspunkten oder allgemeinen Daten
• Uhr und Kalender mit zusätzlichen 240 Byte Datenspeicher
• RS232 Schnittstelle
• 128 K RAM auf dem Modul
• Spezieller Emulationsbetrieb für die Programmentwicklung ohne Zusatzhardware
• Systemschnittstelle über drei 34 Pol Präzisionsbuchsenleisten
• Passive Filter für alle Analogeingänge
• Vielfältige Einstellmöglichkeiten z.B. Referenzspannung durch D/A Kanal
• I2C Schnittstelle zur einfachen Erweiterung mit vorhandenen Modulen (LCD, Tastatur, Ports etc.)

Dokumentation zum ADuC812-Modul
