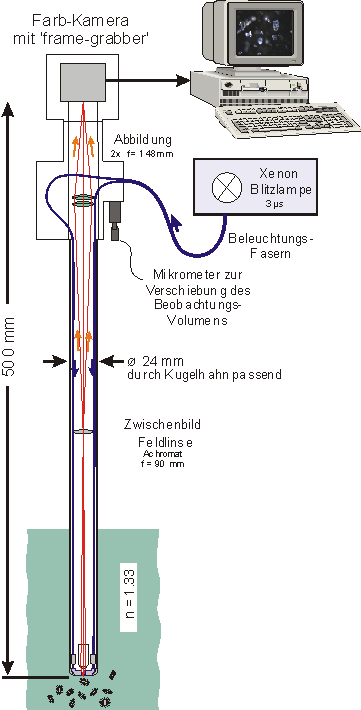

Daten zum Prozessmikroskop

• Beleuchtung mit Xenon-Blitzlampe, 3 µs Pulsdauer
• 18 Beleuchtungsfasern Quarz/Quarz 200/220 µm
• 18 Quarzglas-Stablinsen zur Kollimation
• Quarzglas-Axikon-Linse zur Dunkelfeld-Beleuchtung
• Quarzglasfenster zur Abdichtung der Optik
• Tiefe des beleuchteten Proben-Volumens: 300 µm
• Schärfentiefe der Beobachtung: ~ 100 µm

• ULTROPAK UO6,5:

  Gesichtsfeld: 2,2 x 1,7 mm²
  Auflösung: 3 µm
  Schärfentiefe: 100 µm


• ULTROPAK UO11:

  Gesichtsfeld: 1,1 x 0,8 mm²
  Auflösung: 2 µm
  Schärfentiefe: 50 µm

• Arbeitsabstand: per Mikrometer einstellbar: 0-300 µm, bei Immersion in Wasser (n=1.33)
• Scharfstellung: zufallsbedingt, nicht beeinflußbar, auswählbar durch Bildverarbeitung.
• Relay-Optik: 1 Zwischenabbildung mit Feldlinse
• Betriebsdaten:
  max. zulässige Temperatur: 120 °C
  max. Einstecktiefe: 350 mm
  max. zulässiger Außendruck: 1 bar
