Informationen und Hinweise zum Auftragsformular
Verwenden Sie das Auftragsformular bitte möglichst als Word-Dokument, dieses Dokument besitzt zu Ihrer Unterstützung eine Formualreingabe. Falls das Formular keinen Dokumentenschutz besitzt, stellen Sie diesen bitte her: Die Formulareingabe ist in Word unter -Extras/Dokumentenschutz- mit der Einstellung Formulareingabe zu aktivieren. Damit werden Sie dann Schritt für Schritt auf alle Felder geführt, in denen eine Eingabe sinnvoll und notwendig ist. Wenn ein Feld übersprungen werden soll, benutzen Sie bitte die TAB-Taste.
![Formulareingabe](https://www.tuhh.de/zentral/w3/main/aufgaben/leiterplattenfertigung/images/image1.gif)
Auftragsformular

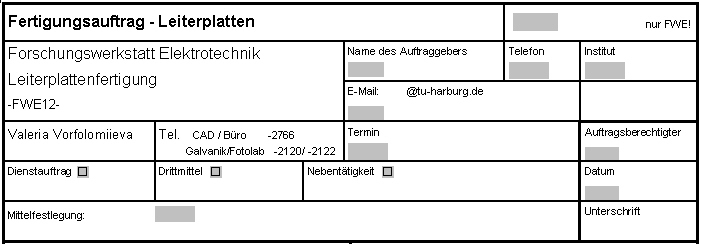

Im oberen Teil des Blattes finden Sie die verwaltungstechnischen Angaben zum Auftragsgeber, dem Arbeitsbereich usw.
![Verwaltungstechnische Angaben](https://www.tuhh.de/zentral/w3/main/aufgaben/leiterplattenfertigung/images/kopf.jpg)
In dem linken Feld darunter werden allgemeine Angaben zur Leiterplatte abgefragt: Referenz- (Archiv-) nummer, Anzahl, Leiterplattengröße und Ausstattung der Leiterplatte (Lötstoplack, Bestückungsdruck usw.). Die kleinste Fertigungsgröße ist eine Europlatine 160 x 100 mm. Bei kleineren Platinen vervielfältigen wir das Layout auf diese Fläche entsprechend den Fertigungsbedingungen.
Geben Sie die Materialstärke (Standard 1,6 mm oder durch Auswahl aus dem vorhandenen Rohmaterial) an. Bei Multilayer die Endstärke der Leiterplatte (weitere Angaben s. Beiblatt).
![Bestelldaten zur Leiterplatte](https://www.tuhh.de/zentral/w3/main/aufgaben/leiterplattenfertigung/images/bestelldaten.jpg)

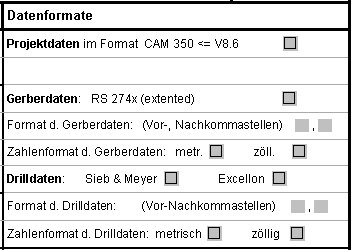

Im rechten Feld neben den Bestelldaten werden Angaben zu den Formateneinstellungen/Datenformate Ihrer Entwurfsdaten abgefragt. Mit Kenntnis dieser Parameter können wir Ihre Daten in unsere CAM-Software importieren. Dieses betrifft sowohl die Gerber- als auch die Bohrdaten.
Abgefragt werden Angaben über das verwendete Zahlensystem (zöllig oder metrisch), Festlegung, an welcher Stelle der Dezimalpunkt gesetzt ist (Vorkomma/Nachkommastellen) und das Datenformat (Gerber, HPGL etc.). Die gleichen Parameter werden zu den Bohrdaten abgefragt.
![Datenformate für Gerber- und Bohrdaten](https://www.tuhh.de/zentral/w3/main/aufgaben/leiterplattenfertigung/images/datenformate.jpg)
Im folgenden Abschnitt werden Angaben zu den verwendeten Strukturen des Layouts und der Art des zu verwendenden Materials erfragt. Standard ist FR4, andere Materialen nach Rücksprache.
Die Sonderwerkzeuge sind einzutragen (Bohrer von 3,1 bis 4,0 mm, 3,2 mm ist ein Standardwerkzeug).
Eine Metallisierung von Schnittkanten ist möglich, erfordert jedoch abweichende Fertigungsschritte.
![Materialdaten](https://www.tuhh.de/zentral/w3/main/aufgaben/leiterplattenfertigung/images/materialdaten.jpg)

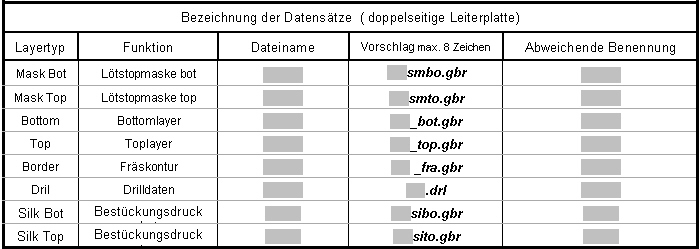

Der nachfolgende Abschnitt dient der Information und soll Ihnen eine Unterstützung bei der Zuweisung von Namen und Kennzeichnungen für die einzelnen Lagen geben und Ihnen zeigen, welche Texte auf den unterschiedlichen Layern aufzubringen sind. Auf allen Bottom-Layer (BOT, SMBO, SIBO) ist jeglicher Beschriftungstext gespiegelt aufzubringen.
![Kennzeichnung der Lagen](https://www.tuhh.de/zentral/w3/main/aufgaben/leiterplattenfertigung/images/bezeichnungen.jpg)
Der letzte Abschnitt dient der Abrechnung des Auftrages durch FWE und der damit verbundenen Berechnung der erbrachten Leistungen.
